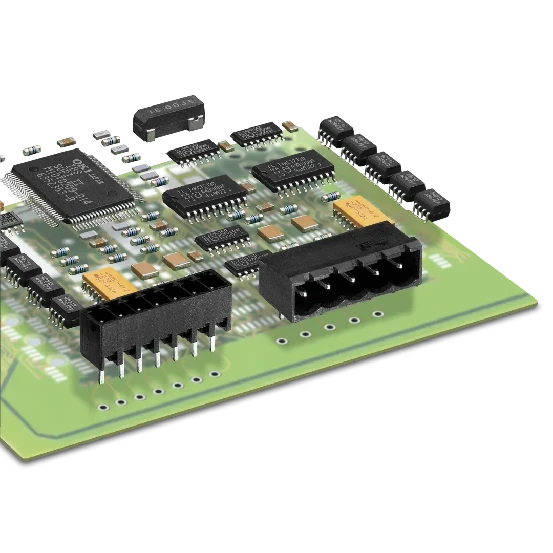

כתהליך מפתח בייצור ציוד אלקטרוני, להלחמת רכיבים יש השפעה משמעותית על היעילות ואיכות העיבוד של PCBA.
תהליך ריתוך THRדורש צעד אחד בלבד.
בהשוואה להלחמת גל מסורתית או הלחמת גל סלקטיבית,תהליך ההלחמה של THR (באמצעות-ה-זרימה) דורש רק שלב הלחמה מחדש בזרימה אחת להשלמת הרכבת רכיבי PCB, וכתוצאה מכך יעילות ייצור גבוהה יותר. יתר על כן, ההתכה-בטמפרטורה הגבוהה של משחת הלחמה במהלך תהליך ההלחמהגורם פחות הלם תרמי ללוח ה-PCB. לכן, תהליך הלחמת THR הפך לפתרון טכני מתקדם עבור יצרני PCBA להפחתת עלויות הייצור ושיפור איכות המוצר.
מחברי PCB התומכים בתהליך הלחמת THR

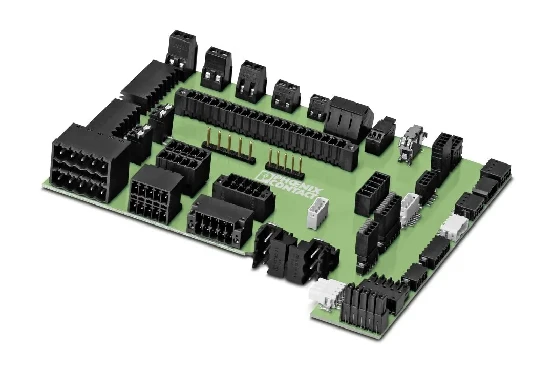

הפניקס קונטקט מציעה כעתמגוון שלם של מחברי PCB קבועים וניתנים לחיבור כדי לעמוד בדרישות של תהליכי הלחמה של THR, עוזרים לשפר את היעילות ולייעל את האיכות לאורך כל תהליך ייצור הציוד האלקטרוני.
מחברים קבועים התומכים בטכנולוגיית THR
PTSM
MKDS 1
MKDS 1,5
SPT 1,5
SPTA
פרמטרים של מוצר
|
טכנולוגיית קישוריות |
חיבור בורג וחיבור קפיץ דרך-חור |
|
קוטר חוט חיווט |
0.5~2.5 מ"מ |
|
זרם מדורג |
מקסימום 24A |
|
מתח מדורג |
עד 400V |
|
מרווח תפרים |
2.5~5.08 מ"מ |
|
אורך סיכת ריתוך |
זמין ב-2.6 / 2.0 / 1.4 מ"מ. |
בסיס מחבר הניתן לחיבור התומך בתהליך THR
PTSM 0,5
DMCV 1,5
CCV 2,5
PCV 4
PC 6
פרמטרים של מוצר
|
קוטר חוט חיווט |
0.5~6 מ"מ |
|
זרם מדורג |
מקסימום 41A |
|
מתח מדורג |
עד 1000V |
|
מרווח תפרים |
2.5~7.62 מ"מ |
|
אורך סיכת ריתוך |
זמין ב-2.6 / 2.0 / 1.4 מ"מ. |
בעוד שטכנולוגיית הלחמת THR מציעה יתרונות רבים להרכבת מחברים, טמפרטורת התנור הגבוהה יותר ושיטות ההרכבה האוטומטיות מציבות גם דרישות מחמירות יותר להתנגדות-לטמפרטורה הגבוהה ולעיצוב המבני של מחברים.
חומרים פלסטיים חזקים יותר-עמידים בחום
מחברי ההלחמה של Phoenix Contact דרך-הזרימה מחדש של חורים עשויים מחומר פלסטי LCP בעל ביצועים- גבוהים, המבטיח שמעטפת הפלסטיק לא תימס תחת השפעת החום של תהליך הלחמת THR בטמפרטורת תנור של 265 מעלות למשך 5~10 שניות.
עיצוב מעטפת מוצר אופטימלי
אזור היניקה העליון של המחבר הורחב כדי להתאים-איסוף מהיר והצבה על ידי צ'אק הוואקום. באזור סיכת ההלחמה, הרווח בין המבודד לסיכת ההלחמה עבר אופטימיזציה כדי למנוע הידבקות של משחת הלחמה.
אריזה מותאמת להרכבה אוטומטית
מחברי ה-THR של Phoenix Contact מציעים אפשרויות אריזת סרט ומגש כאחד, ומספקים שיטת אריזה יעילה להרכבת המכשיר תוך עמידה מלאה בדרישות רגישות הלחות של MSL. ניתן גם לספק עיצובי אריזה מותאמים אישית כדי לענות על הצרכים של ציוד טעינה שונה.
מחברי ה-PCB של Phoenix Contact, העומדים בדרישות תהליך THR, היו בשימוש נרחב בציוד בניין חכם, מכשור, ציוד אוטומציה תעשייתי וציוד כוח, הודות לאמינותם ותאימותם המעולים, המספקים תמיכה בקישוריות ליבה לפעולה יציבה של מערכות בתעשיות מרובות.
מנקודת מבט של פיתוח תעשייתי, ייצור ציוד אלקטרוני מתמקד יותר ויותר בתהליכים אוטומטיים ביותר לשיפור מתמיד של יעילות הייצור ואיכות הרכבת ה-PCB. פניקס קונטקט תמשיך לייעל ולחזור על פתרונות המחברים שלה כדי לעמוד בתהליכי THR (תמסורת ואחריות), להאיץ ולהעצים את ייצור הציוד האלקטרוני.
